1.项目背景
对金属弹片进行正向力仿真模拟可以评估和理解金属弹片与目标之间的相互作用,并优化设计或改进性能。
本项目使用Abaqus获取某常规金属弹片从自由状态高度下压至不同距离时的正向力曲线,并确认在指定下压距离下,是否已发生塑性变形。
2.仿真建模

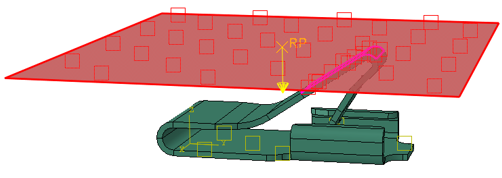

几何模型如图所示,包含有刚性板、金属弹片。初始刚性板与金属弹片最顶部接触,随着下压距离的增大,金属弹片上部与下部开始接触,因此需要建立两对独立的接触对。

几何模型
刚性板与金属弹片接触

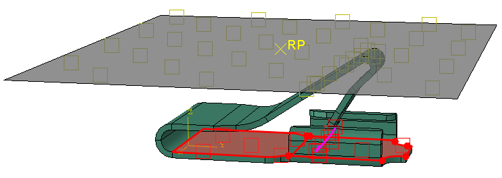

金属弹片上部与下部接触
3.仿真结果
3.1.下压距离A
当金属弹片下压距离A时,金属弹片已发生局部塑性变形。塑性变形区域发生在金属弹片上部的结构宽度发生变化的位置附近。

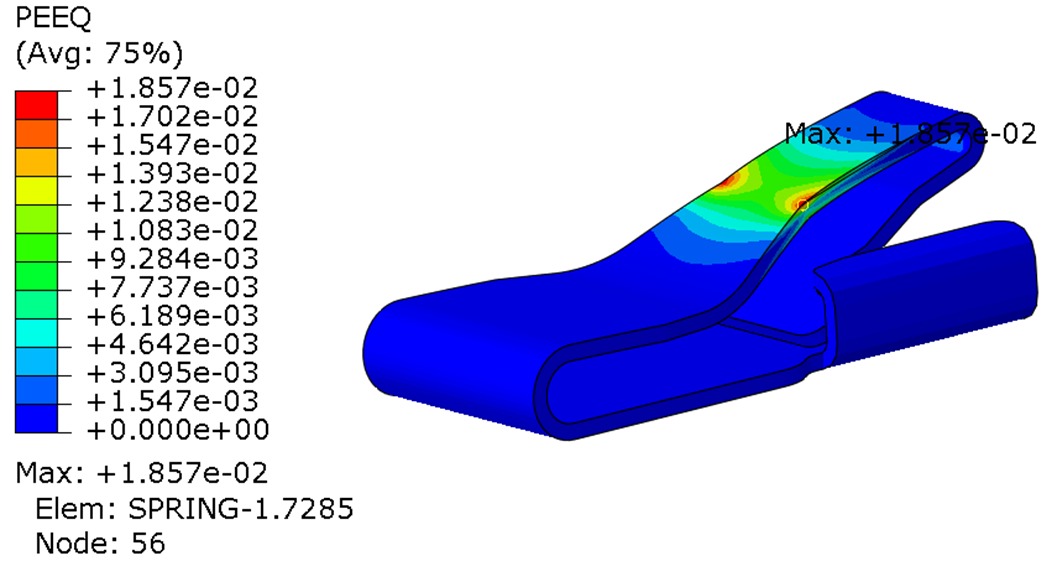

下压距离A时,PEEQ云图

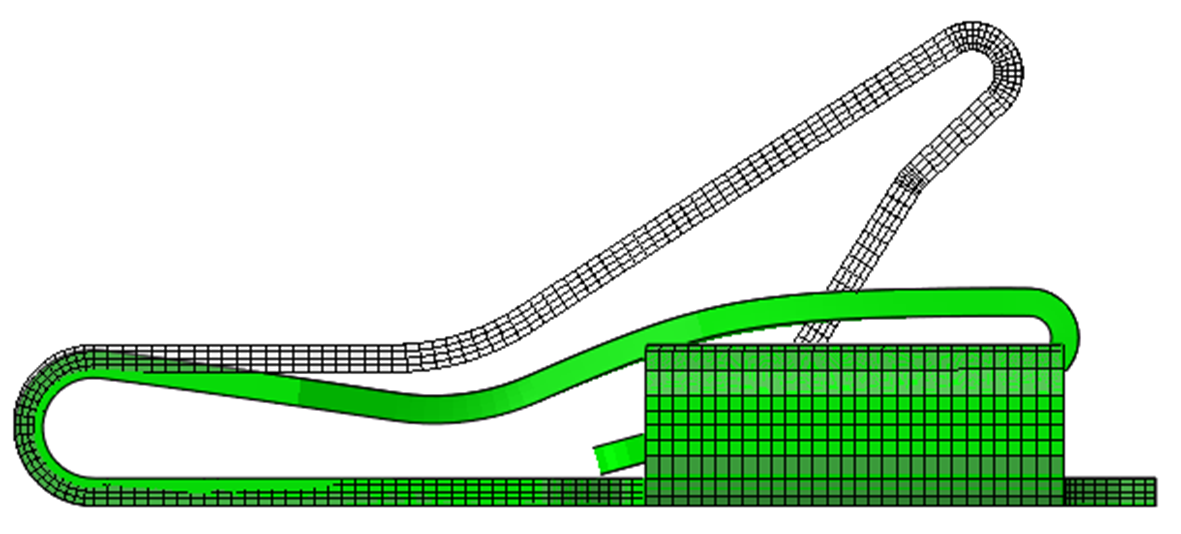

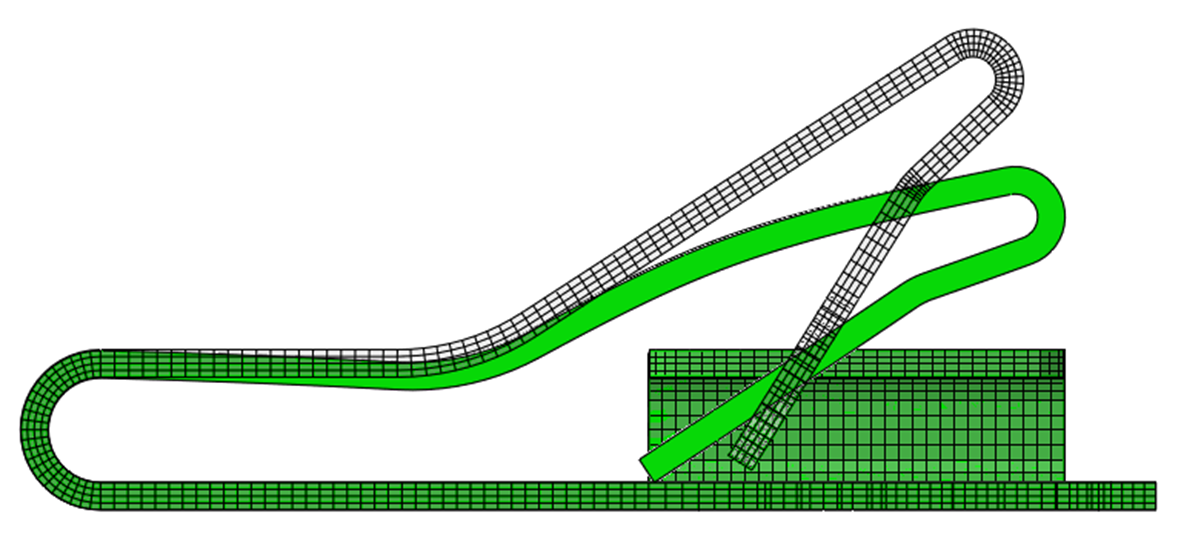

下压距离A时,变形前与变形后形状 – 剖视图
3.2.下压距离B(大于A)
当金属弹片下压距离A时,塑性变形区域不仅发生在金属弹片上部的结构宽度发生变化的位置附近,还发生在金属弹片的半圆形连接区域。

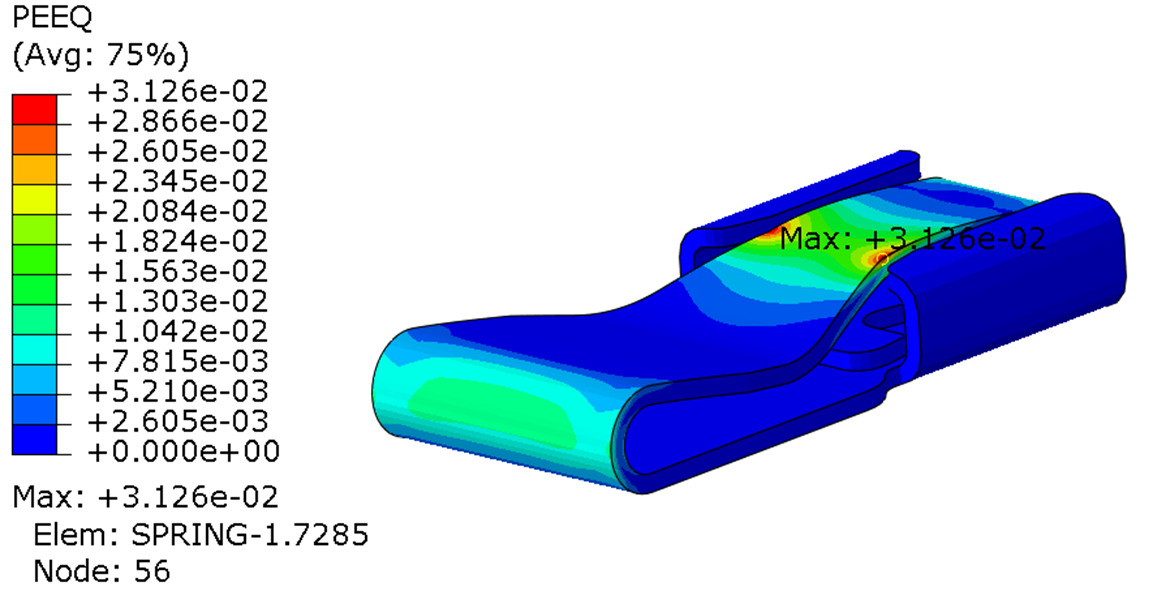

下压距离B时,PEEQ云图

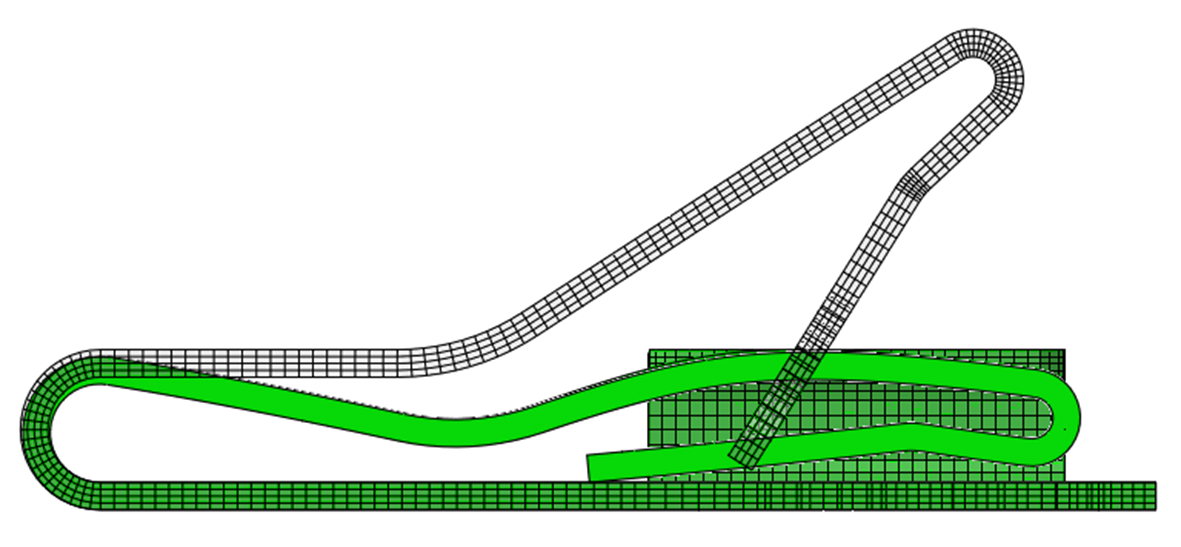

下压距离B时,变形前与变形后形状 – 剖视图
3.3.卸载
卸载后,由于结构产生了塑性变形,因此无法完全恢复自由状态下的结构形状。

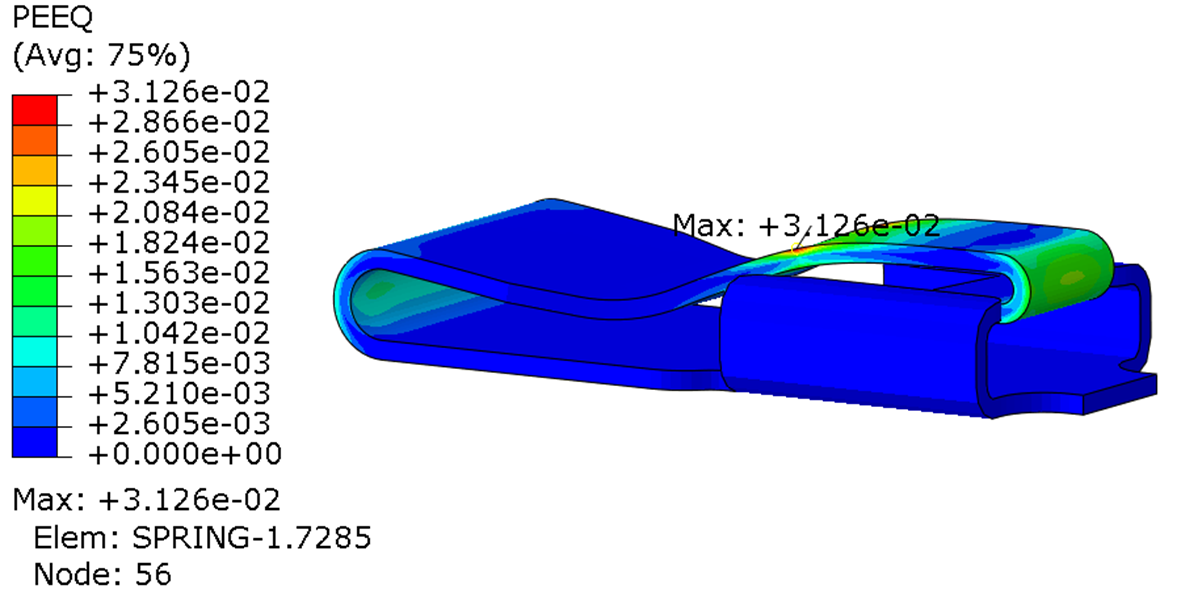

卸载后,PEEQ云图
卸载后,变形前与变形后形状

3.4.正向力曲线

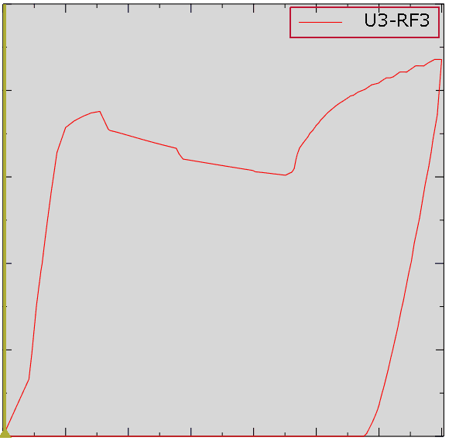

正向力曲线
