滤波器&微波电路组件仿真

滤波器设计和优化是CST工作室套装一大应用,软件包含一整套工具用于滤波器设计中的每一个步骤。包括初始综合、精细调试、热分析和故障分析。

产品详情

滤波器&微波电路组件设计

滤波器设计和优化是CST工作室套装一大应用,软件包含一整套工具用于滤波器设计中的每一个步骤。包括初始综合、精细调试、热分析和故障分析。

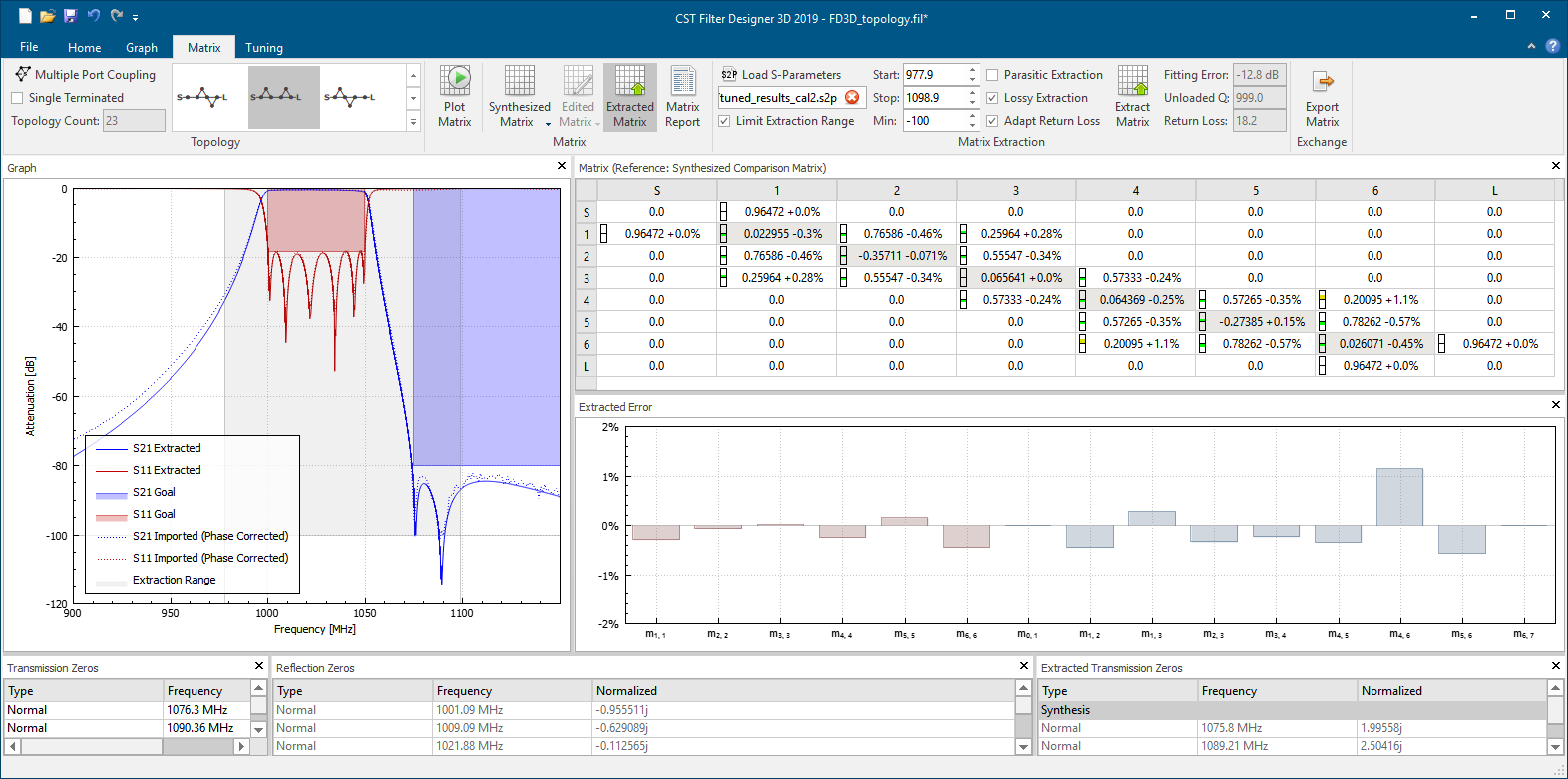

CST工作室套装提供了用于腔体滤波器、交叉耦合滤波器和双工器的三维设计模块FD3D和用于平面滤波器设计模块FD2D。这些模块能用于为滤波器创建电路及模型和3D模型,以便进一步仿真优化。FD3D中的耦合矩阵提取为3D滤波器精细调试提供了一个高效路径。


由于材料属性、耦合和连接器影响等效应,这是滤波器的性能与理想的数学模型略有不同。使用CST工作室套装仿真不仅能仿真这些效应,还能通过优化降低他们的影响。强大的优化器和高频频域求解器能高效地调试设计中的大量参数。移动网格优化可大幅度减轻调试极敏感滤波器时发生的“网格噪声”,从而更轻快、更准确的调试滤波器。

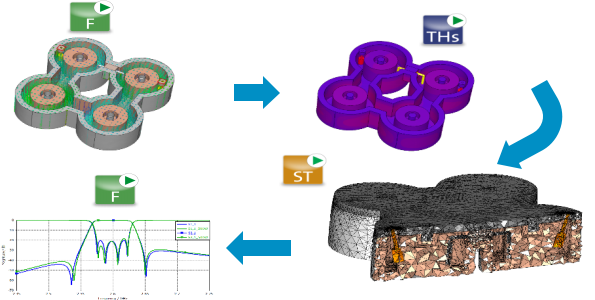

多物理场仿真能将电磁仿真与热和力仿真相结合,能够在制造原型前分析滤波器的热失衡。此外,通过链接CST自洽互作用PIC求解器和SPARK3D,可对二级电子倍增效用和射频击穿进行仿真。除了滤波器,CST完备的求解器适用于各类微波电路组件的设计和仿真,比如双工器、功分器、连接转换结构等等。时域求解器可以一次完成超宽带的仿真,频域求解器适用于窄带强谐振结构的仿真。
